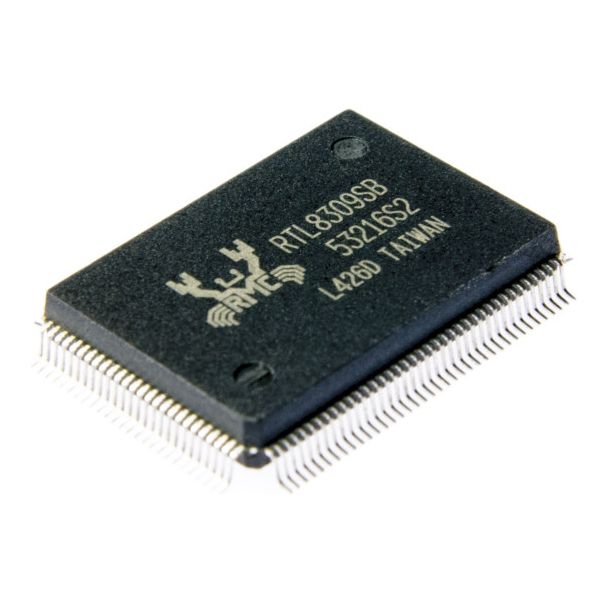

REALTEK RTL8309SB

RTL8309SB je 128-pinski, ultra-niske snage, visokih performansi Fast Ethernet prekidač sa jednim čipom sa 8 portova sa jednim dodatnim MII portom za specifične aplikacije. On integriše sve funkcije brzog komutacionog sistema—uključujući SRAM za baferovanje paketa, neblokirajuću strukturu prekidača, upravljanje adresama, jedan MII interfejs opšte upotrebe, osam 10/100Base-TX primopredajnika i devet kontrolera pristupa medijima—u jedan 0,18 μm CMOS uređaj. Pruža kompatibilnost sa svim industrijskim standardnim Ethernet i Fast Ethernet uređajima. Potreban je samo kristal od 25MHz; EEPROM je opcioni da bi se uštedeli troškovi BOM-a. Ugrađeni SRAM za skladištenje paketa u RTL8309SB poseduje superiornu tehnologiju upravljanja memorijom za efikasno korišćenje memorijskog prostora. Integrisana tabela za traženje od 1024 unosa čuva MAC adresu i povezane informacije u 10-bitnoj šemi direktnog mapiranja. Tabela pruža pristup za čitanje/pisanje iz SMI interfejsa, a svaki od unosa se može konfigurisati kao statički unos. Statički unos ukazuje na to da ovaj unos kontroliše spoljni upravljački procesor i da se neće desiti automatsko starenje i učenje unosa. Da bi se sprečile kolizije mapiranja MAC adrese, ugrađena memorija sa 16 unosa koja se može adresirati na sadržaj (CAM) nudi drugi memorijski prostor za snimanje MAC adrese kada je mapirani unos u tabeli za pretraživanje zauzet. Za svaki dolazni paket, RTL8309SB istovremeno pretražuje unose u tabeli za pretragu i CAM sa 16 unosa. Zatim dobija tačne informacije o odredišnom portu da bi odredio na koji izlazni port treba da bude prosleđen paket. Vreme starenja RTL8309SB je oko 300 sekundi (ovo se može ubrzati do 800 μs preko EEPROM konfiguracije). Deveti port RTL8309SB implementira MAC modul bez PHY primopredajnika da obezbedi MII interfejs za povezivanje sa eksternim PHY ili MAC-om u određenim aplikacijama. Ovaj MII interfejs može biti podešen na MII PHY režim, SNI PHY režim ili MII MAC režim da radi sa eksternim MAC modulom u aplikaciji mašine za rutiranje, PHY modulom u HomePNA aplikaciji ili drugim primopredajnicima fizičkog sloja. Da bi ispravno funkcionisale, obe strane veze moraju biti konfigurisane na iste postavke brzine, dupleksa i kontrole protoka. Četiri pina se koriste za deveti port da bi se forsirao status veze. Ovaj interfejs bi trebalo da bude kompatibilan sa 2,5 V ili 3,3 V u zavisnosti od napona koji se dovodi na pin za napajanje VDDIO ovog interfejsa. RTL8309SB je sposoban da spreči oluje emitovanja tako što postavlja igle za vezivanje nakon resetovanja sistema. Kada je ova funkcija omogućena, ona će ispustiti pakete emitovanja nakon što primi 64 kontinuirana paketa emitovanja. Ovaj brojač će se resetovati na 0 svakih 800 ms ili kada RTL8309SB primi paket koji nije emitovan. RTL8309SB prikazuje status porta preko četiri LED indikatora (sa opcionim podešavanjem vremena treptanja). Ove LED diode trepću u dijagnostičke svrhe u vreme resetovanja sistema. RTL8309SB obezbeđuje različite tipove RTL8309SB lista sa podacima sa jednim čipom sa 9 portova 10/100 Mbps prekidača kontrolera 2 ID trake: JATR-1076-21 Rev. 1. 6LED kombinacije za različite aplikacije. Dostupno je osam kombinacija veze, aktivnosti, brzine, dupleksa i sudara. Dvobojni LED režim je takođe podržan na LED-u Link/Act. RTL8309SB podržava standardne 802.3x okvire za kontrolu protoka za puni dupleks i opcioni povratni pritisak za poludupleks. On određuje kada da se pozove mehanizam kontrole toka proverom dostupnosti sistemskih resursa, uključujući bafere paketa i redove za prenos. Ako je jedan od portova za prosleđivanje blokiran ili sistemski resursi nisu dostupni, okviri emitovanja će biti ispušteni u skladu sa konfiguracijom sistema. RTL8309SB podržava dve vrste metoda ispuštanja. Metoda ispuštanja ulaza neće proslediti pakete emitovanja na bilo koji izlazni port i direktno će ispustiti ove pakete. Metod izbacivanja izlaza će prosleđivati ​​pakete emitovanja samo na neblokirane portove. Da bi se poboljšale aplikacije u realnom vremenu i multimedijalne mreže, RTL8309SB podržava četiri tipa QoS-a (kvalitet usluge). Oni su zasnovani na (1) prioritetu zasnovanom na portu, (2) 802.1p/Q VLAN oznaci prioriteta, (3) TOS polju u IPv4 zaglavlju, (4) specifičnoj IP adresi. Svaki izlazni port podržava ponderisani odnos redova sa visokim i niskim prioritetom kako bi se uklopio u zahteve propusnog opsega u različitim aplikacijama. RTL8309SB obezbeđuje VLAN rad zasnovan na 802.1Q portu za odvajanje logičke od fizičke konekcije. Svaki port se može postaviti na bilo koju topologiju preko EEPROM-a nakon resetovanja ili SMI-a nakon resetovanja. RTL8309SB takođe pruža opcije za ispunjavanje posebnih zahteva za primenu. Prva opcija je ARP VLAN funkcija, koja se koristi za odabir emitovanja ARP okvira na sve VLAN mreže ili samo za prosleđivanje ARP okvira izvornom VLAN-u. Druga opcija je funkcija Leaky VLAN, koja se koristi za odabir slanja jednostrukih okvira drugim VLAN-ovima ili samo prosleđivanja jednostrukih okvira izvornom VLAN-u. VLAN oznake se mogu ubaciti ili ukloniti na osnovu svakog porta. U aplikacijama rutera, ruter će možda želeti da zna sa kog ulaznog porta dolazi ovaj paket. RTL8309SB podržava Port VID (PVID) za svaki port za umetanje PVID-a u VLAN oznaku na izlazu. U ovoj funkciji, VID informacije koje se prenose u VLAN oznaci biće promenjene u PVID. RTL8309SB takođe pruža opciju prihvatanja VLAN paketa samo sa određenim PVID-om. Ako je ova funkcija omogućena, ispustiće neoznačene pakete i pakete sa netačnim PVID-om. Svaki kanal fizičkog sloja sastoji se od 4B5B enkodera/dekodera, Mančesterskog enkodera/dekodera, izlaznog drajvera za prenos, skremblera/deskremblera, oblikovanja izlaznog talasa, filtera, digitalnog adaptivnog ekvilajzera, PLL kola i DC kola za obnavljanje takta/podataka. Ovaj integrisani čip ima koristi od niske potrošnje energije i nudi napredne funkcije sa fleksibilnom konfiguracijom za mali prekidač radne grupe, multimediju ili saobraćaj u realnom vremenu pomešan sa drugim tipom podataka i drugim aplikacijama. digitalni adaptivni ekvilajzer, PLL kolo i kolo za obnavljanje jednosmerne struje za oporavak takta/podataka. Ovaj integrisani čip ima koristi od niske potrošnje energije i nudi napredne funkcije sa fleksibilnom konfiguracijom za mali prekidač radne grupe, multimediju ili saobraćaj u realnom vremenu pomešan sa drugim tipom podataka i drugim aplikacijama. digitalni adaptivni ekvilajzer, PLL kolo i kolo za obnavljanje jednosmerne struje za oporavak takta/podataka. Ovaj integrisani čip ima koristi od niske potrošnje energije i nudi napredne funkcije sa fleksibilnom konfiguracijom za mali prekidač radne grupe, multimediju ili saobraćaj u realnom vremenu pomešan sa drugim tipom podataka i drugim aplikacijama.
