OPTON FTTH CATV Aktivni optički prijemnik 1550nm WDM

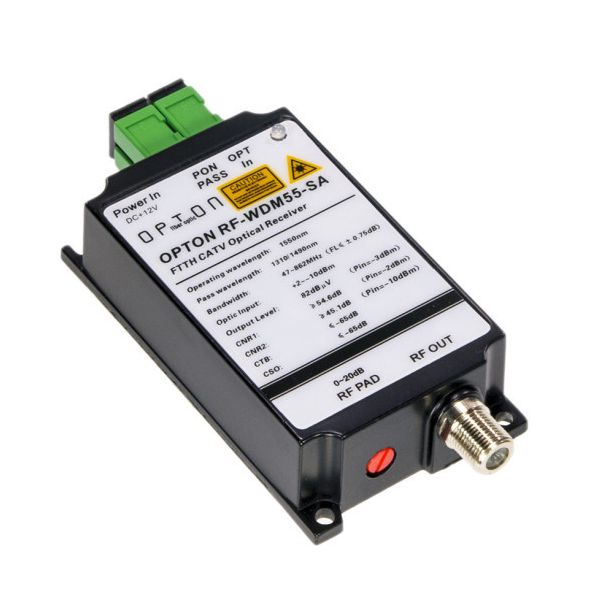

Opton RF-WDM55-SA FTTH CATV Optical Receiver (active converter) Opton RF-WDM55-SA je aktivni CATV konvertor namenjen za PON mrežu. Može se koristiti i u EPON i GPON tehnologiji. Ima dva SC / APC konektora, jedan OLT / EDFA signal je povezan na jedan konektor i ONU / ONT CPE terminal na drugi. Portove premošćuje signal koji se prenosi kanalima od 1310 i 1490 nm (koje koristi OLT terminal). Sam uređaj radi na talasnoj dužini od 1550 nm i pretvara RF (antenski) signal. Omogućava povezivanje na CATV bez potrebe za korišćenjem ONT terminala sa RF konektorom. RF zlazni uređaj emituje širok signal: 47 - 862 MHz. Metalno kućište štiti od uticaja unutrašnjih smetnji, koje dolaze od, na primer, mobilnih telefona. Snaga (nivo) na izlazu je 82 dBμV (Pin -3 dBm sa analognom TV-om, -5 dBm sa digitalnom TV-om). Opseg primljene optičke snage je 2 ~ -10 dBm. Karakteristike:  aktivni CATV converter;  rad u opsegu od 1550 nm;  prolazne talasne dužine od 1310 i 1490 nm;  kompatibilnost sa PON tehnologijom;  RF izlaz: 82 dBμV;  Opseg 47-862 MHz;  12 V DC 0.5 A napajanje CATV talasna dužina 1550 nm PON passthrough 1310 i 1490 nm Izolacija kanala 1490 i 1550 nm ≥ 40 dB Osetljivost 1310 nm: ≥ 0,85 A/W 1550 nm: ≥ 0,9 A/W Snaga Analog TV (CNR>45dB): 2 ~ -10 dBm Digital TV (MED>29dB): 2 ~ -20 dBm Return losses ≥ 55 dB   Konektor   SC/APC Radna frekvencija 47 - 862 MHz output level 52 dBµV Analog TV Pin = -3 dBm Digital TV Pin = -5 dBM Output level adjusting 0 - 20 dB MGC Return losses ≥ 14 dB Izlazni otpor 75 Ω Broj izlaznih portova 1 Tip konektora F female Test kanal 59 CH (PAL-D) Analog TV   OMI 3,8% CNR1 ≥ 54,6 dB Pin = -2 dBm CNR2 ≥ 45,1 dB Pin = -10 dBm CTB ≤ -65 dB Pin: 0 ~ -10 dBm CSO ≤ -65 dB Pin: 0 ~ -10 dBm MER ≥ 38 dB Pin = 2 - 6 dBm ≥ 30 dB Pin = 13 dBm BER < 1.0E-9 dB Pin: 2 ~ -14 dBm Digital TV   OMI 4,3% MER ≥ 36 dB Pin = -15 dBm ≥ 31 dB Pin = -19 dBm BER < 1.0E-9 dB Pin: 2 ~ -20 dBm Napajanje 12 V DC 1 A Maksimalna potrošnja energije 3 W Dozvoljena radna temperatura od -20 do 55  C Dozvoljena vlažnost vazduha 5%-95% bez kondenzacije Dimenzije 50x88x22 mm
