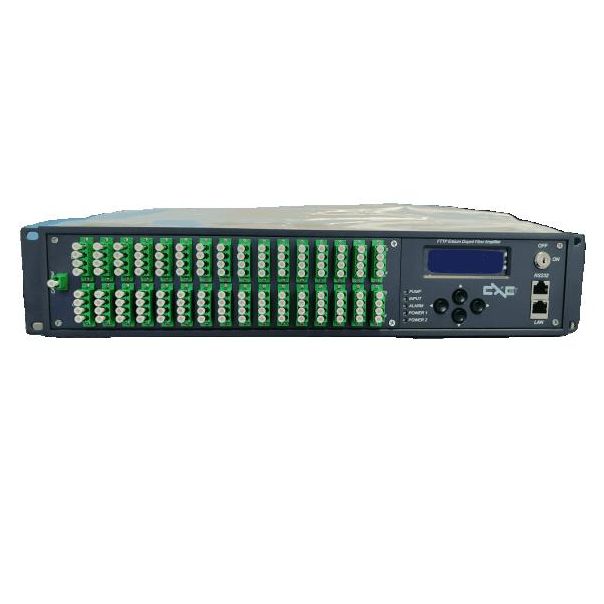

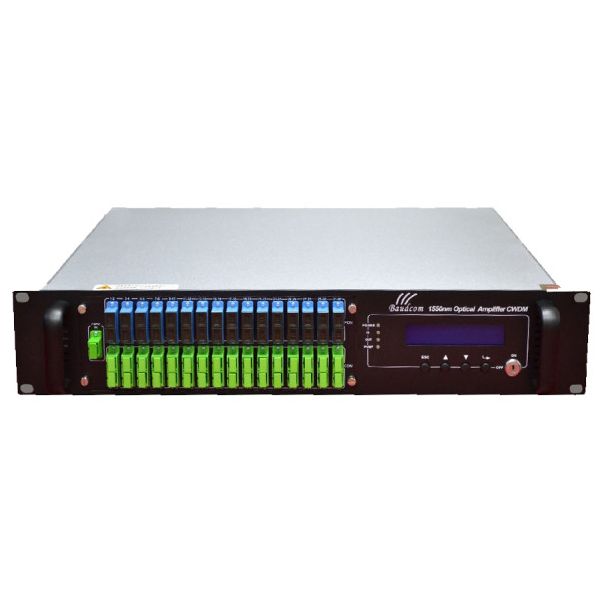

OPTON Optički pojačivač FTTH EDFA HA5841B-64

HA5800B (2RU) je optičko pojačalo sa niskim nivoom šuma, visokih performansi, FTTP velike snage, sa više portova sa opsegom spektra pojačanja u rasponu od 1540~1563nm. Svaki izlazni port za optičko pojačalo ima ugrađen CWDM. Svaki spoljni optički port može se povezati sa OLTPON portom. Svaki izlazni optički port od 1550nm (CATV) multiplex 1310/1490n toka podataka, kako bi se smanjila količina komponenti i poboljšao indeks i pouzdanost sistema. HA5800B optičko pojačalo može biti kompatibilno sa bilo kojom FTTx PON tehnologijom. HA5800B ima dvostepeno pojačanje, pretpojačalo usvaja EDFA niske buke, izlazno usvaja EYDFA velike snage. Kada je ulazna optička snaga Pin=0dBm, buka jedinice je ≤5,5dB za razliku od drugih vrsta proizvoda kojima je potrebna visoka optičkaulazna snaga za održavanje nižeg nivoa buke. Optičko pojačalo HA5800B usvaja laser sa pumpom vrhunske klase i aktivno optičko vlakno. Savršena APC, ACC i ATC kontrola, odličan dizajn inventilacija i odvođenje toplote osiguravaju dug životni vek i visoko pouzdan rad. RS232 i RJ45 nude serijsku komutaciju i SNMP port za upravljanje mrežom. HA5800B LCD na prednjoj ploči nudi indeks rada sve opreme i alarm upozorenja. Laser će se automatski isključiti ako nedostaje optička snaga, što nudi sigurnosnu zaštitu. Svi optički portovi se mogu instalirati na prednjoj ili zadnjoj ploči. Opcioni dvosmerni optički ulaz (ugrađeni 2x1 optički switch).HA5800B optičko pojačalo: 19” 2RU šasija, ukupna izlazna snaga do 41dBm(13000mV), koristite LC/APC, nudi najviše 64 optička izlaza, 64 uplink optičkih portova. Performanse Indeks Dodatak Min. Typ. Max. Optičke karakteristike Talasna dužina rada CATV-a (Nm) 1540   1563 CATV OLT prolazna talasna dužina (Nm)   1310/1490     CATV gubitak talasne dužine (DB)     0.8 1550nm OLT gubitak talasne dužine (DB)     0.8 1310 / 1490nm CATV i OLT izolacija (DB) 40       Broj optičkih portova za uplink (za OLT) (Kom)     64   CATV ulazna snaga (Pi) (DBm) -10   +10   Ukupna izlazna snaga 1) (DBm)     41   Broj izlaznih portova (Kom)     64   Izlazna snaga svakog porta (DBm) 0   22   Razlika izlazne snage (DB) -0.5   +0.5   Izlazni optički monitoring (DB)   -20     Opseg podešavanja izlazne snage (DBm) -6   0   Buka (DB)   4.5 5.0 EA5800B-1x 口 口 口   5.0 6.0 EA5800B-2x 口 口 口 Vreme prebacivanja (gospođa)     8.0 EA5800B-2x 口 口 口 Opseg podešavanja izlazne snage (DBm) -6   0   Gubitak zavisnosti od polarizacije (DB)     0.3   Dobitak zavisnosti od polarizacije (DB)     0.4   Disperzija moda polarizacije (Ps)     0.3   Ulazna / izlazna izolacija (DB) 30       Propuštanje struje pumpe (DBm)     -30   Eho gubitak (DB) 55     APC Opšte karakteristike Interfejs za upravljanje mrežom   RJ45 SNMP Serijski interfejs   RS232   Napajanje (V) 90   265 220VAC 30   72 -48VDC Snaga (W)     50   Radna temp. (° C) -5   65   Temperatura skladištenja (° C) -40   80   Radna relativna vlažnost (%) 5   95   Dimenzije (W) × (D) × (H) (") 19 × 14,7 × 3,5 HA5800B (2U)
