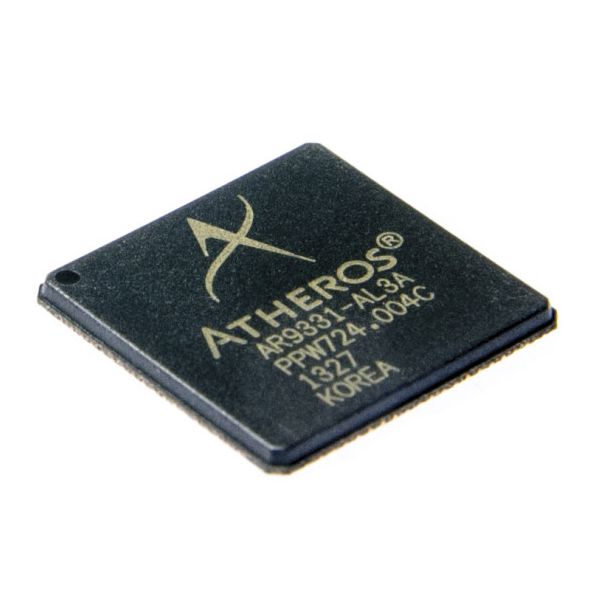

ATHEROS AR9331-AL3A

Atheros AR9331 je visoko integrisan i isplativ IEEE 802.11n 1x1 2,4 GHz sistem-na-čipu (SoC) za bežičnu lokalnu mrežu (WLAN) AP i platforme rutera. U jednom čipu, AR9331 uključuje MIPS 24K procesor, IEEE 802.3 Fast Ethernet prekidač sa pet portova sa MAC / PHY, jednim USB 2.0 MAC / PHY i spoljnim memorijskim interfejsom za serijski Flash, SDRAM, DDR1 ili DDR2, I2S / SPDIF-Out audio interfejs, SLIC VOIP / PCM interfejs, UART i GPIO koji se mogu koristiti za LED kontrole ili druge konfiguracije interfejsa opšte namene AR9331 integriše dva Gbit MAC-a plus petoportni Fast Ethernet svič sa motorom kvaliteta usluge (QoS) klase sa četiri saobraćaja. 802.11n 1x1 MAC / BB / radio sa internim PA i LNA. Podržava 802.11n operacije do 72 Mbps za 20 MHz i 150 Mbps za 40 MHz kanal, respektivno, i IEEE 802. Brzina prenosa podataka 11b/g. Dodatne karakteristike uključuju jednokratnu programabilnu (OTP) memoriju na čipu. Karakteristike: Kompletan IEEE 802.11n 1x1 AP ili ruter u jednom čipu MIPS 24K procesor koji radi do 400 MHz Eksterni 16-bitni DDR1, DDR2 ili SDRAM memorijski interfejs Podrška za SPI NOR fleš memoriju Nije potreban eksterni EEPROM 4 LAN porta i 1 WAN port IEEE 802.3 Fast Ethernet prekidač sa automatskim ukrštanjem, automatskim polaritetom i automatskim pregovaranjem u PHY Četiri klase QoS-a po portu Potpuno integrisan RF front-end uključujući PA i LNA Opcioni eksterni LNA / PA Diverzitet komutiranih antena UART velike brzine za podršku konzole I2S / SPDIF-out audio interfejs SLIC za VOIP / PCM Podrška za USB 2.0 host/uređaj GPIO / LED podrška Podržano je otklanjanje grešaka na procesoru zasnovanom na JTAG-u Ulaz referentnog takta od 25 MHz ili 40 MHz Napredno upravljanje napajanjem sa dinamičkim prebacivanjem sata za režime ultra-niske potrošnje 148-pin
