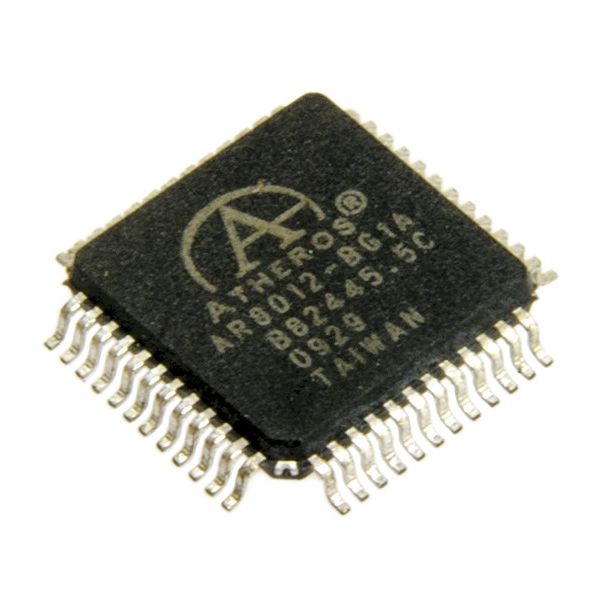

ATHEROS Čip LAN AR8012-BG1A QFP48

Atheros AR8012 Fast Ethernet primopredajnik je visoko integrisani uređaj fizičkog sloja koji prenosi i prima podatke velike brzine preko standardne kategorije 5 (CAT 5) neoklopljenog upredenog kabla. AR8012 je usklađen sa 100 BASE-TX i 10 BASE-T IEEE 802.3 standardom . AR8012 uređaj koristi naprednu tehnologiju obrade mešovitih signala i integriše funkcije kao što su adaptivno izjednačavanje i oporavak vremena kako bi pružio značajnu uštedu energije i rad u bučnim okruženjima. AR8012 uređaj podržava Media Independent Interface (MII) za direktnu vezu sa MAC-om koji podržava brzi Ethernet. AR8012 podržava Atheros Cable Diagnostic Test (CDT) funkciju, koji koristi tehnologiju Time Domain Reflectometry (TDR) za brzo i daljinsko identifikovanje potencijalnih kvarova kablova bez angažovanja osoblja za podršku na terenu ili rušenja mreže. AR8012 rešenje otkriva i izveštava o problemima kao što su PHY kvarovi, loši / marginalni kablovi ili segmenti ili konektori kablova, čime se značajno smanjuje vreme instalacije, napori za otklanjanje grešaka u kablovima i ukupni troškovi mrežne podrške. Proizveden u standardnom CMOS procesu od 0,13 μm, AR8012 je upakovana u LQFP sa 48 pinova, sa malom veličinom tela od 7 x 7 mm. Karakteristike: 10/100 BASE-T IEEE 802.3 usklađen Podržava MII interfejs Režimi male snage sa internom automatskom DSP šemom za uštedu energije Potpuno integrisani digitalni adaptivni ekvilajzeri Sve digitalne korekcije lutanja osnovne linije Podržava eksterni izvor takta od 25 MHz Režim automatskog menjanja brzine Automatski MDI / MDIX crossover Automatska korekcija polariteta Režimi povratne petlje za dijagnostiku Automatsko pregovaranje u skladu sa IEEE 802.3u Softverski programabilni LED režimi Dijagnostički test kabla (CDT) Potrebno je samo jedno napajanje od 3,3 V 0,13 μm digitalni CMOS proces 48-pinski LQFP 7 mm x 7 mm paket
